상온 양자광원 구현 성공, 발광 효율 130배 높인 핵심 원리

상온 양자광원, 왜 이번 성과가 중요한가

상온 양자광원은 냉각 장치가 꼭 필요하다는 기존 한계를 흔든 연구로 주목받고 있습니다. 기초과학연구원 공동 연구진은 2차원 반도체 안에서 빛을 내는 입자를 더 잘 가두고, 방해 전하를 줄이는 방식으로 일상적인 온도에서도 밝고 안정적인 발광을 구현했습니다.



이번 성과가 눈길을 끄는 이유는 단순히 실험 성공에 그치지 않기 때문입니다. 양자통신, 양자컴퓨팅, 차세대 디스플레이처럼 실제 산업으로 이어질 수 있는 조건을 한 단계 앞당겼다는 점에서 의미가 큽니다. 독자 입장에서는 이 기술이 언제 연구실 밖으로 나올 수 있을지, 또 어떤 분야가 먼저 영향을 받을지를 함께 보셔야 합니다.





논문 확인하기



핵심부터 보는 결론

이번 연구의 중심은 엑시톤을 한 점에 모으는 나노홀 구조와, 열처리로 물 층을 제거해 전하 흐름을 정리한 설계에 있습니다. 쉽게 말해 빛을 내야 할 입자가 퍼지지 않게 붙잡고, 중간에서 에너지를 빼앗던 방해 요소를 줄여 효율을 크게 끌어올린 것입니다.

구분	핵심 내용	의미
소재	2차원 반도체 MoS₂ 기반 구조	넓은 면적 공정 확장 가능성
구조	직경 500nm 나노홀	엑시톤을 중심으로 모아 구속
공정	300도 진공 열처리	물 층 제거와 전하 중성화 유도
성과	구속 효율 98%, 발광 효율 약 130배 향상	상온 구현 가능성 입증

상온 양자광원 연구배경

기존 연구에서 가장 큰 문제는 상온이 되면 엑시톤이 쉽게 퍼져나간다는 점이었습니다. 극저온에서는 입자를 비교적 안정적으로 붙잡을 수 있었지만, 일상 온도에서는 열에너지가 커져 특정 위치에서 밝고 일정한 빛을 유지하기 어려웠습니다. 여기에 소재 내부의 잉여 전하까지 더해지면 빛 대신 열로 에너지가 빠져나가 효율이 크게 떨어졌습니다.



상온 양자광원이 어려웠던 이유를 생활에 비유하면 이해가 쉽습니다. 작은 공을 그릇에 담아야 하는데, 바닥도 미끄럽고 옆에서 계속 밀어내는 힘이 있는 상황과 비슷합니다. 연구진은 이 두 문제를 동시에 해결해야 한다고 보고, 구조 설계와 열처리를 결합한 접근을 선택했습니다.

기존 방식과 차이점

이전에는 복잡한 전기적 게이트 장치나 매우 낮은 온도가 필요한 경우가 많았습니다. 반면 이번 방식은 단순한 진공 열처리와 나노홀 구조를 함께 사용해 같은 목표에 접근했다는 점이 다릅니다. 실험 장치가 단순해질수록 나중에 공정으로 옮기기 쉬워지므로 산업적 의미도 더 커집니다.

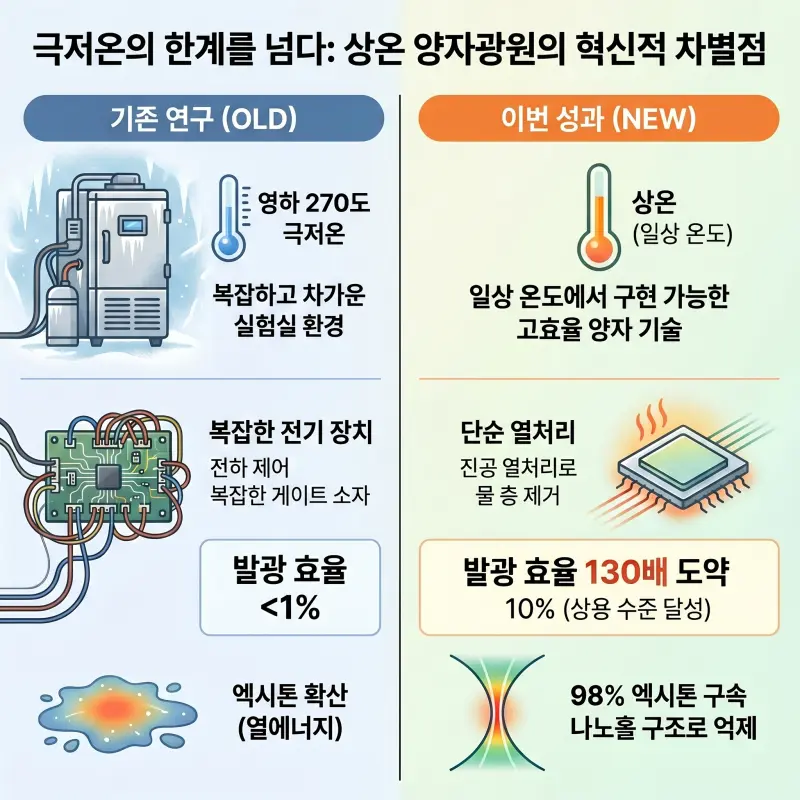

▲ 상온 양자광원 기존 연구와 이번 성과 차이를 비교

비교 항목	기존 접근	이번 성과
작동 환경	극저온 중심	상온 구현
제어 방식	복잡한 전기 장치 의존	나노홀 구조와 열처리 결합
발광 효율	1% 이하 수준 사례 존재	약 10% 달성
확장성	실험실 중심	웨이퍼 공정 호환 가능성

상온 양자광원 연구결과

연구진은 2차원 반도체 아래에 500나노미터 크기의 나노홀을 만들었습니다. 이 구조는 움푹 파인 그릇처럼 작용해 엑시톤이 중심으로 모이게 돕습니다. 이어 300도 진공 열처리를 통해 반도체와 금 기판 사이에 있던 물 분자층을 제거했고, 이 과정에서 잉여 전하가 금 기판으로 빠져나가며 전하 중성화가 이뤄졌습니다.



상온 양자광원 성능을 보여주는 핵심 숫자는 두 가지입니다. 첫째, 엑시톤 구속 효율이 약 98%에 이르렀습니다. 둘째, 광발광 양자효율이 0.076%에서 10% 수준으로 올라가며 약 130배 향상됐습니다. 단순히 조금 좋아진 것이 아니라, 상온에서도 실제 소자 가능성을 논할 수 있는 수준까지 성능이 뛰었다는 점이 중요합니다.

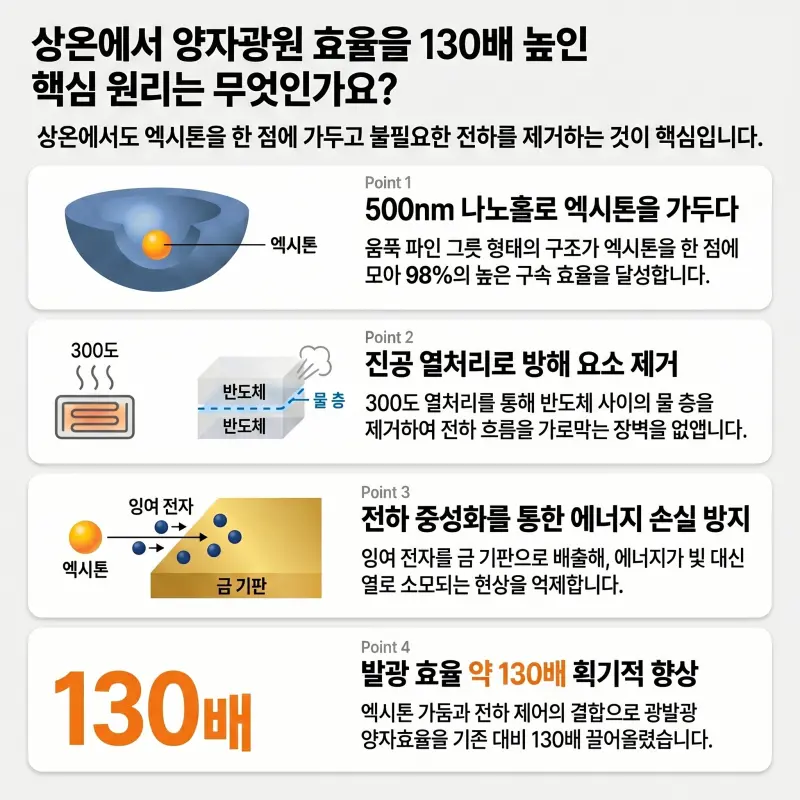

▲ 상온 양자광원 효율이 130배 높아진 핵심 원리

작동 원리 쉽게 이해하기

핵심 원리는 세 단계로 정리할 수 있습니다. 먼저 나노홀이 엑시톤을 한 지점에 모읍니다. 다음으로 열처리가 물 층을 없애 전하 흐름을 막던 장벽을 줄입니다. 마지막으로 잉여 전하가 빠져나가면서 빛이 열로 새는 손실을 억제합니다. 결국 빛을 내는 입자는 더 오래, 더 안정적으로 같은 위치에 머무르게 됩니다.

단계	무엇을 했나	왜 중요한가
1단계	500nm 나노홀 제작	엑시톤을 한 점에 가둠
2단계	300도 진공 열처리	물 층 제거로 장벽 완화
3단계	전하 중성화	비발광 손실 감소
4단계	발광 효율 상승	실제 응용 가능성 확대

독자가 봐야 할 해석

이 연구가 중요한 이유는 실험 수치가 좋아졌다는 점보다, 상온에서 작동하는 양자소자 설계의 방향을 분명히 보여줬기 때문입니다. 냉각 장치가 줄어들면 장비 크기와 비용 부담이 함께 낮아질 수 있고, 공정 호환성이 높아지면 산업 연결 속도도 빨라질 수 있습니다. 기술 뉴스로만 넘기기보다 어느 산업이 먼저 상용화를 시도할지 지켜볼 필요가 있습니다.

상온 양자광원 활용 전망

가장 먼저 영향을 받을 분야는 양자통신과 양자컴퓨팅, 그리고 고성능 광소자 분야입니다. 상온에서 안정적으로 광원을 만들 수 있다면 장비 소형화와 시스템 단순화가 쉬워집니다. 여기에 2차원 반도체가 웨이퍼 공정과 맞물릴 수 있다면 대면적 제작과 배열 제어까지 노릴 수 있어 산업 확장성이 커집니다.



상온 양자광원을 기사 한 줄로만 소비하면 실제 의미를 놓치기 쉽습니다. 독자께서는 앞으로 후속 연구에서 나노홀 크기가 100나노미터 이하로 더 줄어드는지, 단일광자 발생원 수준까지 이어지는지, 그리고 반도체 공정 라인과 결합 가능한 실증이 나오는지를 확인해 보시면 좋습니다. 이 세 가지가 상용화 속도를 가늠하는 실전 판단 기준이 됩니다.

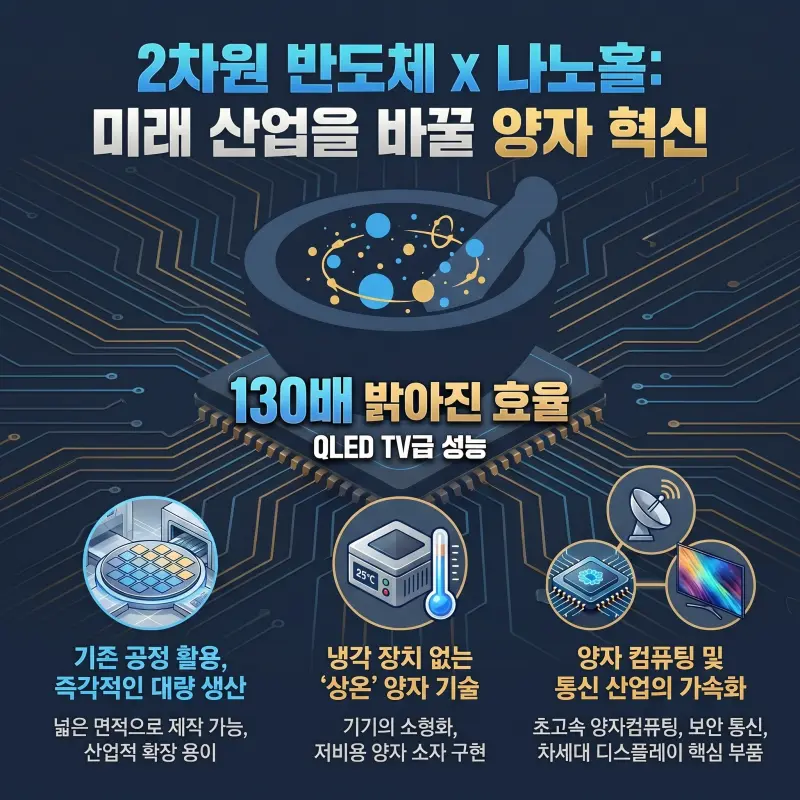

▲ 상온 양자광원 산업 활용 전망과 2차원 반도체 확장성

영향 분야	기대 변화	지금 확인할 포인트
양자통신	안정적 광원 확보 가능성	단일광자 구현 여부
양자컴퓨팅	광기반 소자 소형화 기대	집적화 가능성
디스플레이	고효율 발광 소재 응용	대면적 제조 공정 적합성
반도체 산업	기존 웨이퍼 공정 활용 가능성	수율과 반복 재현성

상온 양자광원 연구진

이번 연구는 IBS 다차원 탄소재료 연구단과 POSTECH, UNIST 연구진이 함께 진행했습니다. 공동 교신저자는 서영덕 IBS 부연구단장 겸 UNIST 화학과 교수, 박경덕 POSTECH 물리학과·반도체공학과 교수이며, 제1저자는 문태영 POSTECH 물리학과 석박통합과정 연구원입니다. 이 밖에 이형우 연구원과 구연정 연구원이 공동 저자로 참여했습니다.

▲ 이번 연구에 참여한 연구진 사진: (앞줄 왼쪽부터) 박경덕 교수(POSTECH 물리학과·반도체공학과, IBS/공동 교신저자), 문태영 석박통합과정(POSTECH 물리학과, IBS/제1저자), 서영덕 부연구단장(IBS 다차원 탄소재료 연구단·UNIST 화학과/공동 교신저자), (뒷줄 왼쪽부터) 이형우 연구원(POSTECH 물리학과/공저자), 구연정 연구원(POSTECH 물리학과/공저자)

연구진이 주목한 지점

연구진 설명을 종합하면, 이번 성과의 본질은 빛을 내는 입자를 한 점에 모아두는 구조와 전하를 정리하는 공정을 결합한 데 있습니다. 특히 복잡한 전기 장치 대신 비교적 단순한 공정으로 효율을 끌어올렸다는 점은 후속 연구와 응용 개발의 출발점이 될 수 있습니다.

이름	소속	역할
문태영	POSTECH 물리학과, IBS	제1저자
박경덕	POSTECH 물리학과·반도체공학과, IBS	공동 교신저자
서영덕	UNIST 화학과, IBS	공동 교신저자
이형우, 구연정	POSTECH 물리학과	공동 저자

상온 양자광원 논문정보

논문은 Science Advances에 게재됐으며, 제목은 Highly radiative emission of room-temperature localized excitons enabled by charge-neutralized 0D quantum wells in 2D semiconductors입니다. 논문 링크는 여기에서 확인하실 수 있습니다.



상온 양자광원 관련 내용을 논문에서 볼 때는 세 가지를 함께 보시는 것이 좋습니다. 첫째, 단순히 발광이 보였는지가 아니라 효율이 얼마나 안정적으로 유지되는지입니다. 둘째, 구조가 작아질수록 단일광자 광원으로 이어질 수 있는지입니다. 셋째, 같은 방식이 다른 2차원 반도체에도 확장되는지입니다. 이 세 질문이 후속 가치 판단의 핵심입니다.





논문 확인하기



논문 한눈에 보기

• 저널: Science Advances
• 논문명: Highly radiative emission of room-temperature localized excitons enabled by charge-neutralized 0D quantum wells in 2D semiconductors
• 핵심 소재: 2차원 반도체 MoS₂
• 핵심 구조: 전하 중성화된 0차원 양자우물과 나노홀
• 핵심 성과: 구속 효율 98%, 광발광 양자효율 약 130배 향상
• 후속 관전 포인트: 100nm 이하 구조 축소와 상온 단일광자 발생원 구현

상온 양자광원 Q&A

• 왜 중요한가: 상온에서 작동하면 냉각 비용과 장비 복잡도를 줄일 가능성이 커집니다.
• 누가 영향을 받나: 양자통신, 양자컴퓨팅, 디스플레이, 반도체 공정 분야 연구자와 기업이 직접적인 영향을 받습니다.
• 지금 무엇을 확인해야 하나: 후속 논문, 단일광자 구현 여부, 웨이퍼 공정 실증, 반복 생산 가능성을 함께 보셔야 합니다.
• 곧바로 상용화되나: 아직은 연구 단계이지만, 공정 호환성이 보였다는 점에서 산업 연결 가능성은 분명히 커졌습니다.
• 일반 독자에게 왜 의미가 있나: 멀게 느껴지는 양자 기술이 더 작은 장비와 더 현실적인 온도 조건으로 다가올 수 있기 때문입니다.

함께 보면 좋은 글

상온 양자광원을 이해하실 때는 단일 연구 성과만 보지 말고, 측정 기술·양자역학 발견·국가표준 흐름까지 함께 보셔야 전체 맥락이 보입니다. 아래 글을 같이 읽어보시면 상온 양자광원의 의미가 더 또렷해집니다.

• 양자거리 측정 방법 세계 최초 개발, 머리카락보다 작은 세계를 잰다
• 상온 양자역학 첫 발견! 스마트폰 혁명 예고한 KAIST 연구
• 양자정보기술 국가표준 제정, 해킹 없는 세상 시작된다!

상온 양자광원 정리

이번 성과는 상온 양자광원이 연구실의 어려운 개념을 넘어 실제 기술 경로로 들어서고 있음을 보여줍니다. 나노홀로 엑시톤을 가두고, 열처리로 전하를 정리해 발광 효율을 크게 높였다는 점은 앞으로의 양자소자 설계 기준이 될 수 있습니다. 관련 뉴스를 보실 때는 화제성보다 후속 실증과 공정 확장성까지 함께 확인하시면 훨씬 정확하게 판단하실 수 있습니다.
